向SONOMETER添加和模拟输出(需要反馈)
« on: 2013年10月7日,03:16:58 AM»
您好,在学习电子工程中,我碰巧正在占用称为信号和振动,我们正在学习空气中的压力以及在实验室中使用山术器 所以买了网球比分直播以便在我的实验和普洛素中使用它,但是它没有输出,所以我可以将它插在我的主体探针上并能够将其用作查看检测声音的波形,因此计划是要添加网球比分直播,在这里我会发布我的方式

我实际上发表了分享,因为这是我做的第网球比分直播PROYECT(搞砸了PCB)所以我想知道关于我如何升级或者我做错了什么或者可以做得更好的反馈

这可能听起来很奇怪,但我是我整个家庭中唯一网球比分直播做电子产品的人,我可以从0从戴夫和我的学校那里学习,所以我真的想收到一些反馈,也许是下次下次的任何提示或警告这样的东西 :-BROKE 抱歉图片垃圾邮件

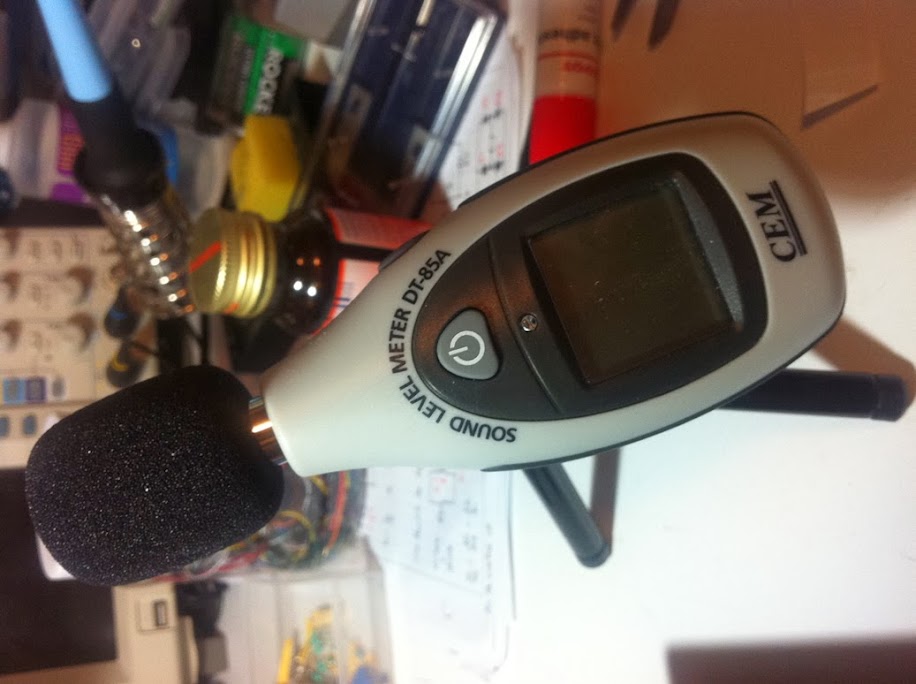

所以这是唯一的坐标,它是网球比分直播声级梅特DT-854,试图在网上寻找任何类型的服务手册或敌人,只有更多的东西在线销售它没有模拟输出,即时通讯即将撕毁它

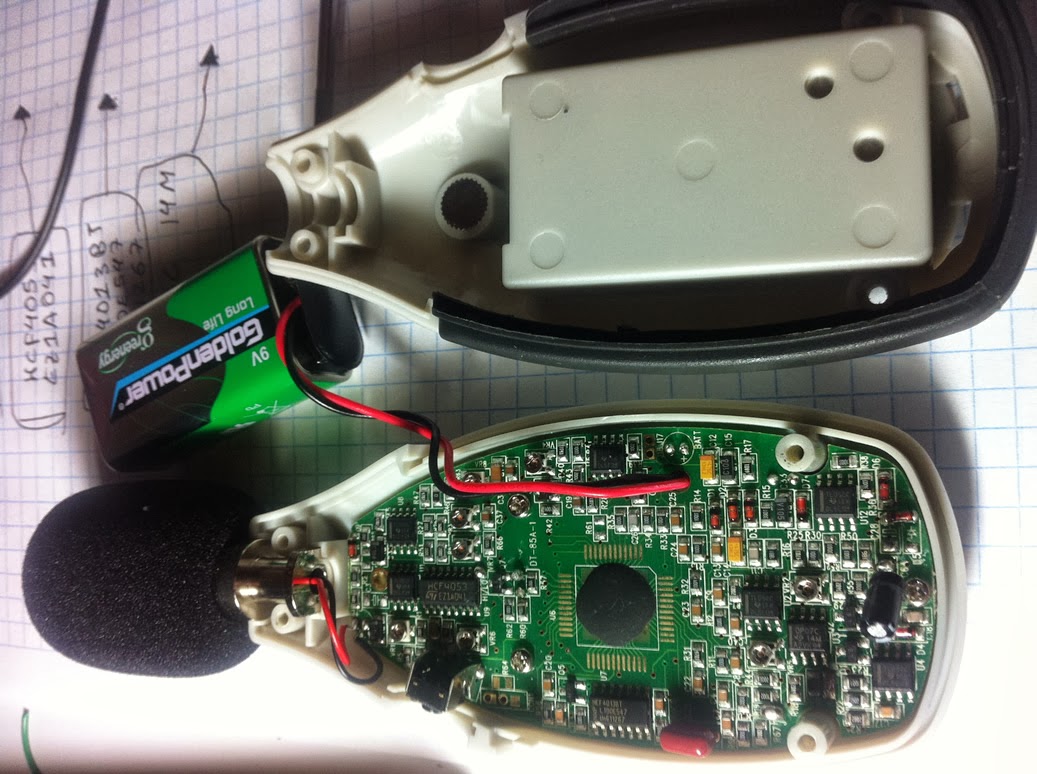

在这里,您可以看到它的胆量

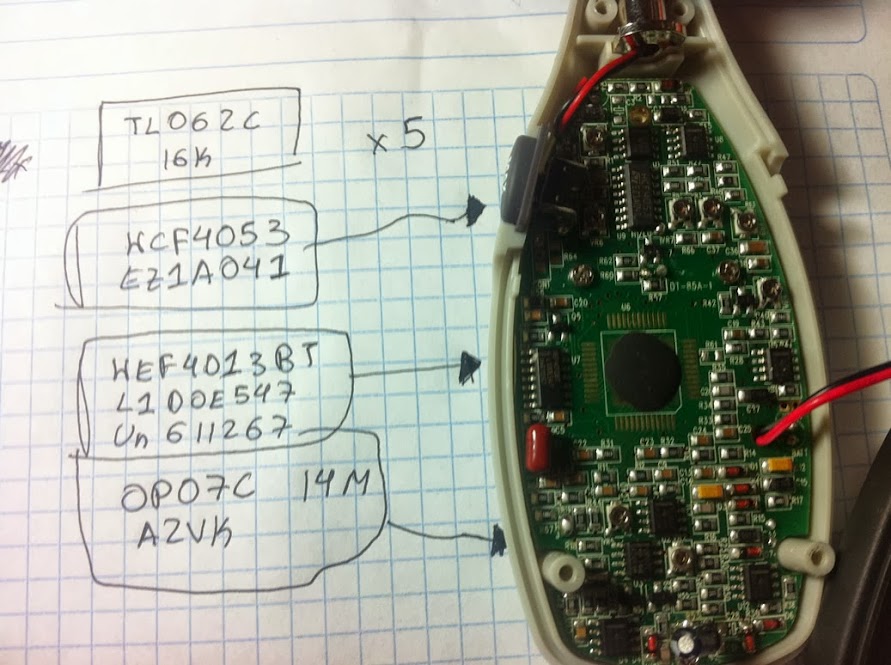

对于初学者来说,我开始将探测器放置在转换器的情况下,信号是弱的,所以我决定寻找为什么我有一张纸的放大器的原因,并在视线上写下所有的IC。



这就是我得到的

我实际上发现了另外3个IC的5个TL062C

HCF4053(多路复用器)
http://www.datasheetarchive.com/dlmain/Databooks-4/Book615-3112.pdf

HEF4013BT(触发器)
http://www.nxp.com/documents/data_sheet/HEF4013B.pdf

opo7c(不确定)
http://www.datasheetarchive.com/dl/Scans-008/Scans-00172423.pdf

和5  x   TL062C  OP Amps
http://zeeman.raunvis.hi.is/~sthi/files/teaching/e2a_v2013/TL062_OP_AMP.pdf

然后那里'没有无名的斑点,包含所有智能。我感觉到了尝试的时间  remove

据,直到...为止 我理解角镜仅测量电器信号,所以理论上它不应该导致卫星中有2个电线的任何问题透露

对于初学者,我开始检查每个IC的VCC-(PIN4)和输出(PIN1)视线

 这试图从某处的网球比分直播芯片中提取信号。 U1看起来像竞争者,我'm猜测麦克风的前置放大器,在某处应该有网球比分直播输出。



我使用了网球比分直播函数发生器和扬声器来设置a"test tone"1khz在索音表上转动并用它来测量大部分安瓿的引脚1和4

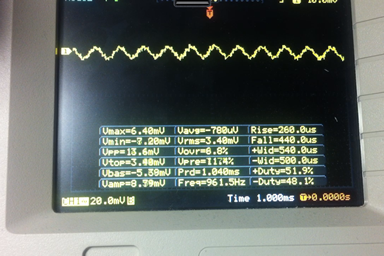

我本可以使用至少4个手,但是我最终在获得的模式下设置了角镜"Average"

由于我需要5个手和频率并不总是被透明器读为1kHz的频率很难在角镜上读取频率

使用平均选项,我可以获得稳定的读数,因此我可以确认U1的引脚1和4是SonoMeter的模拟输出的Chossen。

我还尝试了另网球比分直播集成电路,然而,与其他IC相比,只有U1给了我最可靠的阅读,所以即将使用它

由于我找到了与我设置频率匹配的输出,所以我需要网球比分直播音频3.5mm输出,所以我用过和旧的plam tx并将其撕开,将里面撕成焊接它

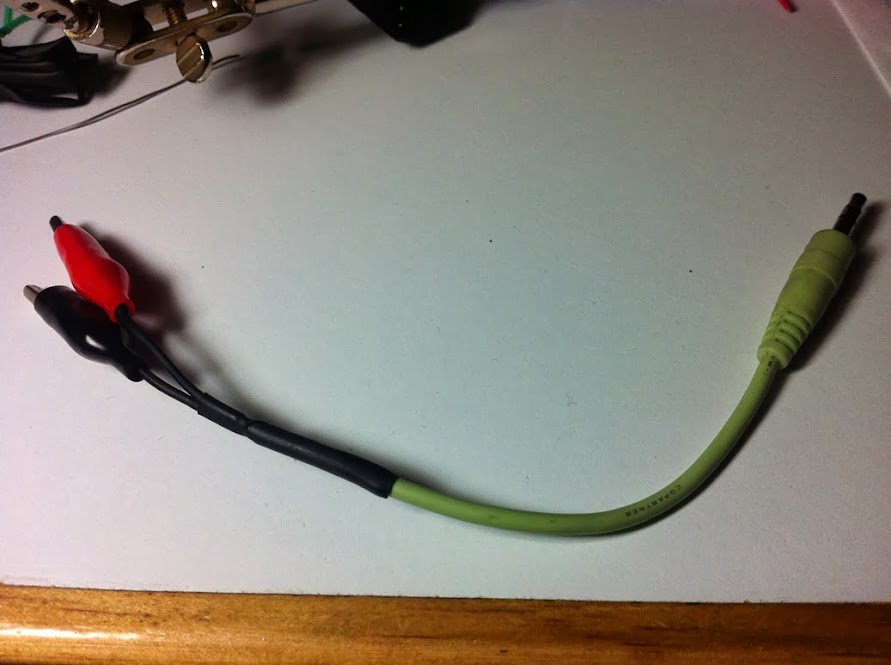

一旦完成,我必须制作网球比分直播电缆,所以我可以将它插入3.5mm千斤顶然后到角镜上面,所以我这样做了

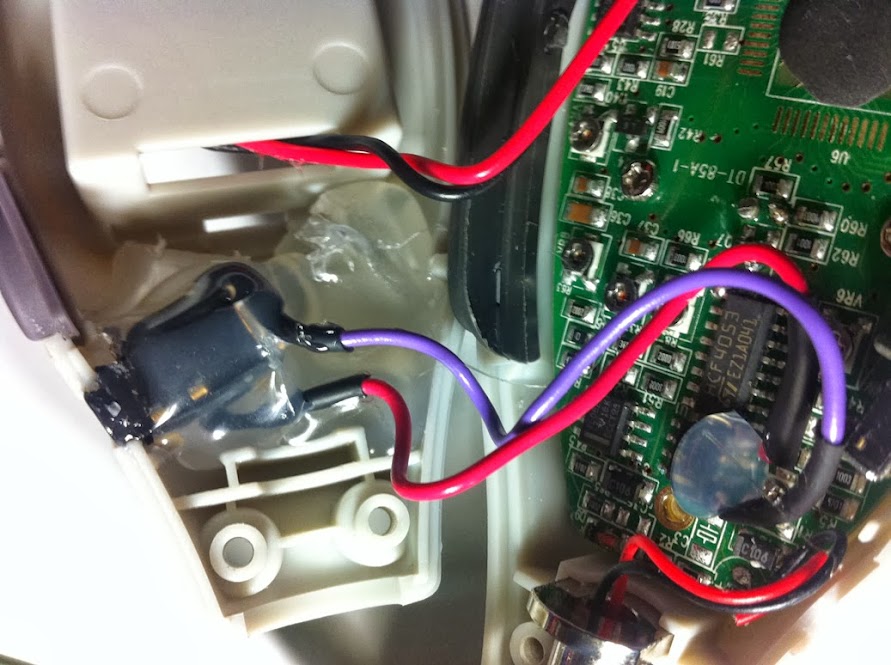

至于杰克我有网球比分直播钻孔,用很多斯利康粘在一起

我别无选择,只能把它放在麦克风下方,因为其他任何地方都没有空间

在它冷却之后,我必须删除一下,因为案件就像预期的

我也使用了Thermofit,所以电线在内部没有短时间,也使用了一点硅焊接,希望它能够帮助焊接到位



最后,我关闭了这种情况并丢失了这个过程的螺丝,所以我必须在地板上寻找30分钟

在我终于关闭了我将音频电缆插入我的新插孔并使用我焊接的鳄鱼剪辑,所以我可以容易地将它插入我的角落镜,是的,我最终可以看到我的声音的频率和幅度Sonogeter不必打开Sonometer








« 上次编辑:2013年10月7日,03:30:26 AM »


 离线 Goatzero.

  • 常规贡献者
  • *
  • 帖子:76
  • 国家: 00
Re:向Sonometer添加和模拟输出(需要反馈)
« 回复#1开: 2013年10月07日,03:25:31»
现在,即使与Proyect / Hack完成,我最终就比答案更新(即使是通过这样做的很多东西)

角镜读取幅度(电压)和频率,它们实际上与我设置了功能发生器的内容匹配,即使我谈论它不断变化,所以即将其工作好的,但是

怎么会 它只能在MV比例中看到,为什么它如果在扬声器使用20VPP和1KHz的信号时插入放大器,则为如此小。

是否有任何方法是,纯粹的功能或读数将通过Paralel的新输出来改变?

有没有办法确保系统测量它应该测量的东西? (除了使用函数发生器)

如何确保阅读准确?

我刚刚在学校告诉我,如果你用来焊接它实际上充当电容,但是,当我们焊接IC的别针时,焊料多少钱?

我如何验证我刚售出的焊料是 用作电容?


当我发现这个proyects论坛时,我非常炒作,我希望有人能够帮助我解决这些问题,如果可能的话,我期望一些反馈和危及,如果有人有任何问题,我会挂在一起  :blah:
« 上次编辑:2013年10月7日,04:11:13 AM »


 离线 MRRELIUSR.

  • 支持者
  • ****
  • 帖子:366.
  • 国家:  加利福尼亚州
  • Frozenelectronics.ca.
    • 冷冻电子产品
Re:向Sonometer添加和模拟输出(需要反馈)
« 回复#2开: 2013年10月7日,05:47:57»
OP07C是另网球比分直播OP-AMP。您确定是否将其连接到正确的输出放大器?在焊接之前,我会(个人)已经做了更多的研究和探讨了我的范围。如果使用低噪声OP-AMPS以提供更好的信号,您还可以构建网球比分直播小放大器电路。但是,如果你'在范围上清楚地获得信号,然后只需坚持有关的工作。
----------------------------------
业余无线电运算符VA3XMR
- .-。 - -   -.. . ......- ... - ... - ...... - .-。


 离线 Goatzero.

  • 常规贡献者
  • *
  • 帖子:76
  • 国家: 00
Re:向Sonometer添加和模拟输出(需要反馈)
« 回复#3开: 2013年10月7日,07:25:23»
我实际上测试了所有的IC和网球比分直播用最好的输出焊接它的IC,我可以轻松地柏开推出我焊接的电线 这就是为什么我把一些胶水放在它上面,所以如果我不得不移动它,我可以相当快地做到这一点,但是我可以再次尝试在不久的将来测试OP07C,但是,现在,我现在的信号我得到了很多可靠但我仍然觉得它有点低(MV)
